5 Macam Teknik Menyambung Kabel Listrik yang Baik dan Benar
26 August 2022

5 Cara Menyambung Kabel Listrik Yang Tepat



Sebenarnya pemasangan kabel yang benar adalah yang tidak menggunakan sambungan atau dipasang secara utuh. Namun pada beberapa situasi, mungkin ada beberapa faktor yang menuntut anda untuk melakukan penyambungan kabel listrik, tentunya sesuai prosedur instalasi listrik yang baik dan benar.



Kenapa harus sesuai prosedur?



Berikut kami jelaskan resiko yang terjadi apabila melakukan penyambungan kabel tanpa mengikuti prosedur :

  • Kabel yang tidak tersambung dengan baik mengakibatkan koneksi listrik menjadi terputus sewaktu-waktu.
  • Percikan api bisa muncul dari sambungan kabel listrik. Hal ini bisa memicu terjadinya resiko kebakaran akibat konsleting listrik.
  • Sambungan yang kurang baik juga dapat mengakibatkan terjadinya resiko sengatan atau bahkan konsleting listrik.
  • Kabel listrik yang disambung secara sembarangan bisa membuat fungsinya tidak maksimal dan rentan terjadi kerusakan lainnya.



Jenis-jenis Sambungan Kabel Listrik



Meskipun tidak bekerja di bidang kelistrikan, tetapi penyambungan kabel sebenarnya bukan hal yang sulit untuk dipelajari. Nah, berikut ini adalah beberapa macam teknik dan cara menyambung kabel listrik yang baik dan benar.



1. Sambungan Pig Tail (Ekor Babi)



Sambungan pig tail biasanya digunakan untuk menghubungkan perangkat ke sistem sirkuit. Namun anda juga bisa menggunakan teknik ini ketika perlu memperpanjang kabel sirkuit yang terlalu pendek dengan menggabungkan dua kabel menjadi satu. Sambungan pig tail cukup mudah dilakukan, karena ini adalah cara menyambung kabel listrik yang paling dasar tanpa perlu menggunakan perangkat solder. Anda cukup menghubungkan dua ujung kabel yang sudah dilepas insulasinya hingga membentuk huruf X, kemudian ambil dan putar dengan jari jika konduktor berjenis serabut, jika konduktor berjenis tunggal (solid) maka putar dengan alat bantu tang dan sejenisnya.

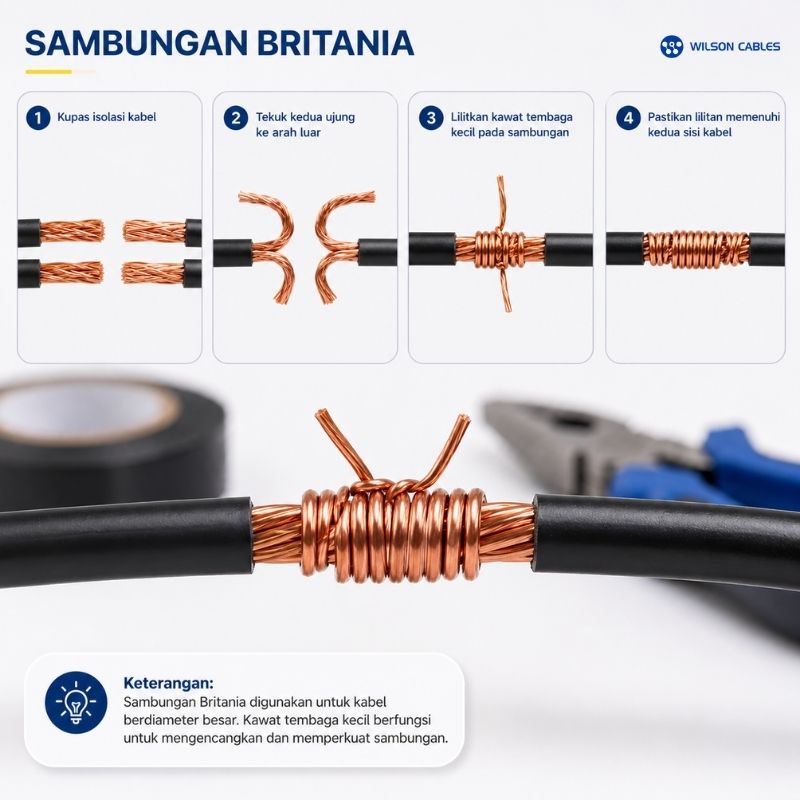

2. Sambungan Britannia



Sambungan britannia adalah teknik yang digunakan untuk menghubungkan kabel yang memiliki diameter besar, di mana Anda akan kesulitan jika harus memutarnya dengan jari. Untuk menyambung kabel listrik dengan cara ini, Anda membutuhkan kawat tembaga kecil yang berfungsi untuk mengencangkan sambungan. Pertama-tama, letakkan secara berdampingan dua kabel yang sudah digunting insulasinya sepanjang dua inci. Kemudian tekukkan kedua ujungnya ke arah luar. Lalu langkah terakhir lilitkan kawat tembaga kecil pada sambungan kabel, pastikan lilitan tersebut memenuhi kedua sisi kabel dan bagian tengahnya agar sambungan tidak terlepas.

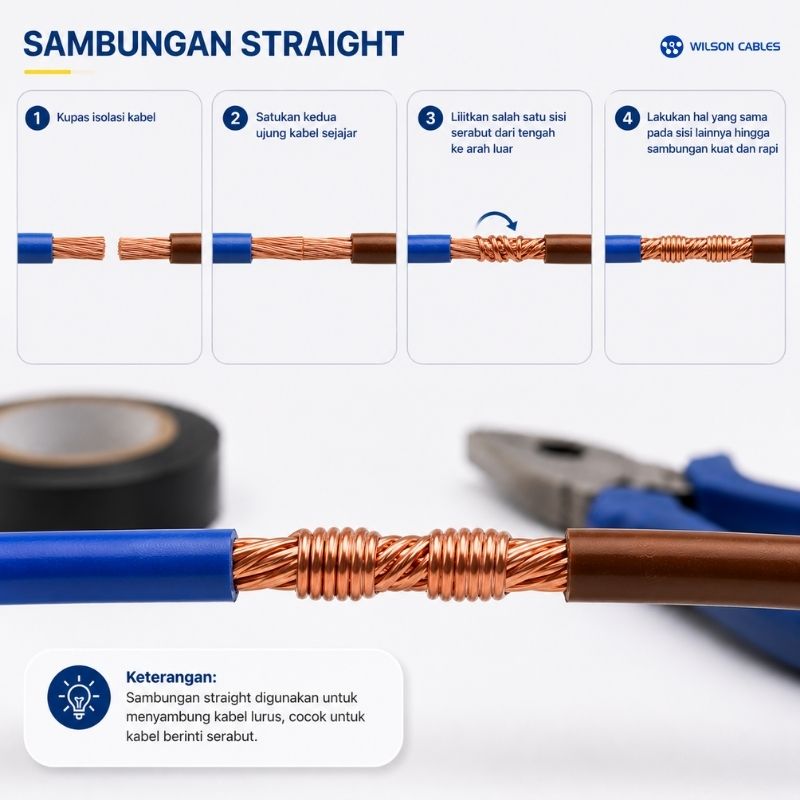

3. Sambungan Straight



Sambungan straight cocok digunakan pada jenis kabel dengan inti berbentuk serabut. Untuk melakukan teknik ini, Anda perlu menggunting insulasi kabel terlebih dahulu sepanjang dua inci. Sambungkan kedua kabel dengan posisi serabut yang menyatu, kemudian ambil satu ujung serabut dan lilitkan dari bagian tengah ke pinggir. Lakukan hal yang sama untuk setiap serabut sampai semuanya meliliti sambungan kabel listrik dengan sempurna.

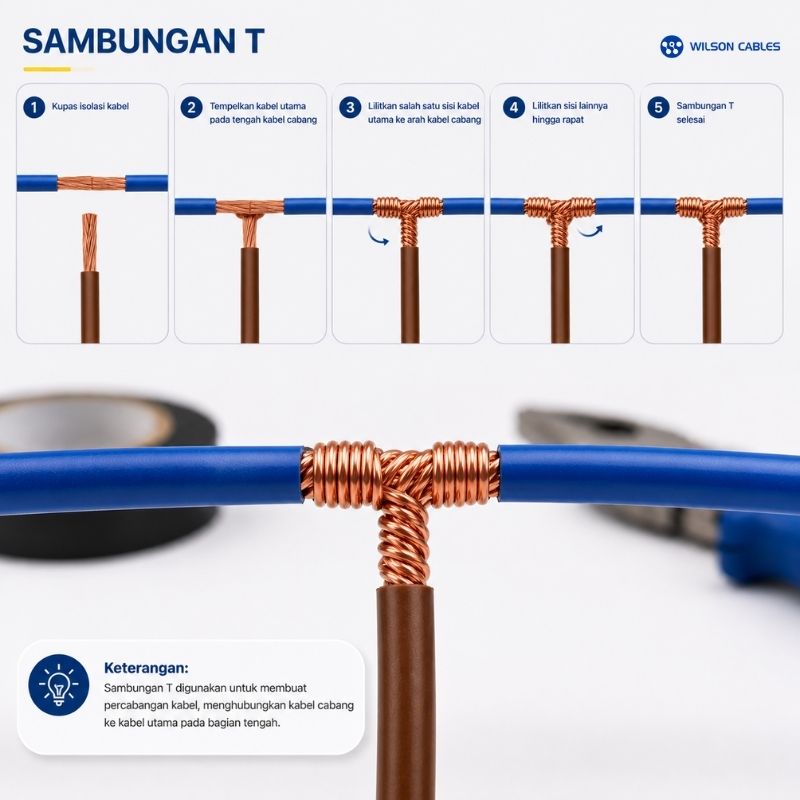

4. Sambungan T



Tidak seperti cara lain yang menyambungkan kabel dengan menyatukan kedua ujungnya, sambungan T justru menghubungkan kabel dengan cara yang unik sehingga menghasilkan bentuk seperti huruf T. Sambungan jenis ini biasanya terdiri dari satu kabel utama dan satu kabel cabang yang kedua ujungnya dibutuhkan untuk mendistribusikan energi listrik ke dua line yang berbeda. Itu sebabnya untuk menggunakan sambungan T, bagian ujung kabel utama akan disambungkan pada bagian tengah kabel cabang, bukan bagian ujungnya. Untuk menghubungkan kabel dengan teknik ini, tempelkan ujung kabel utama ke bagian tengah kabel cabang yang sudah digunting insulasinya, kemudian lilitkan inti kabel utama ke sisi kiri dan kanan inti kabel cabang hingga merekat dengan sempurna.

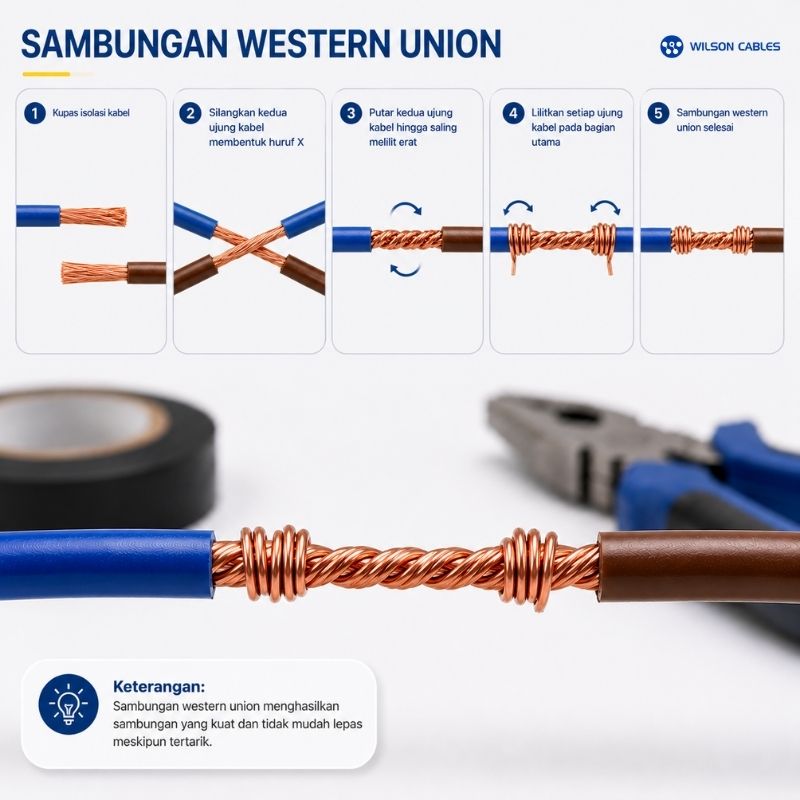

5. Sambungan Western Union



Cara menyambung kabel listrik dengan teknik western union biasanya digunakan jika Anda memerlukan sambungan kabel yang rapi, kuat, dan tidak mudah putus meski tidak sengaja tertarik. Langkah pertama yang harus Anda lakukan ketika menggunakan teknik western union adalah menyambungkan dua ujung kabel yang sudah digunting insulasinya hingga membentuk huruf X. Kemudian putar inti kabel hingga keduanya saling melilit satu sama lain. Lalu terakhir, kunci sambungan kabel dengan membuat lilitan yang lebih rapat menggunakan kedua ujung inti kabel di setiap sisi.



Alat-alat Yang Perlu Dipersiapkan untuk Menyambung Kabel Listrik



Sebelum melakukan penyambungan kabel listrik, alangkah baiknya Anda mempersiapkan alat-alat yang diperlukan agar proses penyambungan kabel dapat dikerjakan dengan baik dan benar. Berikut ini beberapa alat dan perlengkapan yang perlu Anda siapkan ketika akan melakukan penyambungan kabel listrik.



  • Pisau cutter
  • Tang potong
  • Tang kombinasi
  • Isolasi kabel
  • Tespen



Cara Menyambung Kabel Listrik Tunggal



Umumnya jenis kabel tunggal ini sering digunakan dalam instalasi listrik di luar ruangan karena memiliki inti kawat tunggal yang padat dan solid sehingga cocok untuk berbagai kondisi lingkungan yang ekstrim. Namun, ketika Anda perlu melakukan penyambungan kabel tunggal, Anda dapat mengikuti langkah-langkahnya di bawah ini.



  1. Kupas kedua ujung kulit kabel sepanjang 2 - 3 cm.
  2. Lalu silangkan kedua kabel tersebut.
  3. Kemudian lilitkan kedua ujung kabel secara bersamaan.
  4. Pastikan sambungan kabel sudah kuat dengan menarik kedua kabel.
  5. Terkahir, tutup sambungan kabel tersebut dengan isolasi.



Baca juga: Perbedaan Kabel Tembaga Inti Tunggal Vs. Serabut Beserta Penggunaannya



Cara Menyambung Kabel Listrik Serabut



Kabel serabut merupakan salah satu jenis kabel yang memiliki fleksibilitas yang tinggi sehingga lebih sering digunakan untuk instalasi listrik di dalam ruangan. Bagi Anda yang ingin melakukan penyambungan kabel serabut, Anda bisa mengikuti langkah-langkahnya di bawah ini.



  1. Kupas kedua ujung kulit kabel sepanjang 2 - 3 cm.
  2. Kemudian putar masing-masing kabel serabut supaya tidak berantakan.
  3. Lalu silangkan kedua ujung kabel tersebut.
  4. Kemudian lilitkan kedua ujung kabel secara bersamaan.
  5. Lalu lipat ujung kabel.
  6. Selanjutnya masing-masing ujung kabel dililitkan ke arah berlawanan.
  7. Terakhir, tutup sambungan kabel tersebut dengan isolasi.





Cara Kupas Kabel Serabut





Penyebab Utama Kabel Listrik Terputus



Terkadang kita melihat dari luar kondisi kabel listrik masih sangat bagus tapi mengapa kabel listrik tersebut tidak bisa kita gunakan, berikut ini beberapa penyebab utama kabel listrik terputus yang perlu Anda ketahui.



  • Sering terkena benturan
  • Terlalu banyak bergerak sehingga daya ikat dan ketahanan kabel menurun
  • Pemakaian arus yang melebihi kapasitas kabel
  • Usia kabel yang sudah lama
  • Terkena gigitan tikus atau hewan lain
  • Dan faktor-faktor lainnya



Itulah beberapa macam teknik dan cara menyambung kabel listrik yang cukup umum digunakan. Mempelajari teknik menghubungkan kabel dengan baik dan benar sangat penting, terutama jika Anda sering memperbaiki sistem kelistrikan di rumah Anda sendiri tanpa bantuan teknisi ahli. Dengan sambungan yang tepat, pada dasarnya ini membantu menjaga distribusi energi listrik di rumah Anda dari kegagalan sistem listrik yang dapat menyebabkan berbagai bahaya seperti tersetrum atau kebakaran.
