Mengapa Kabel Solar Perlu UV Resistant untuk PLTS?

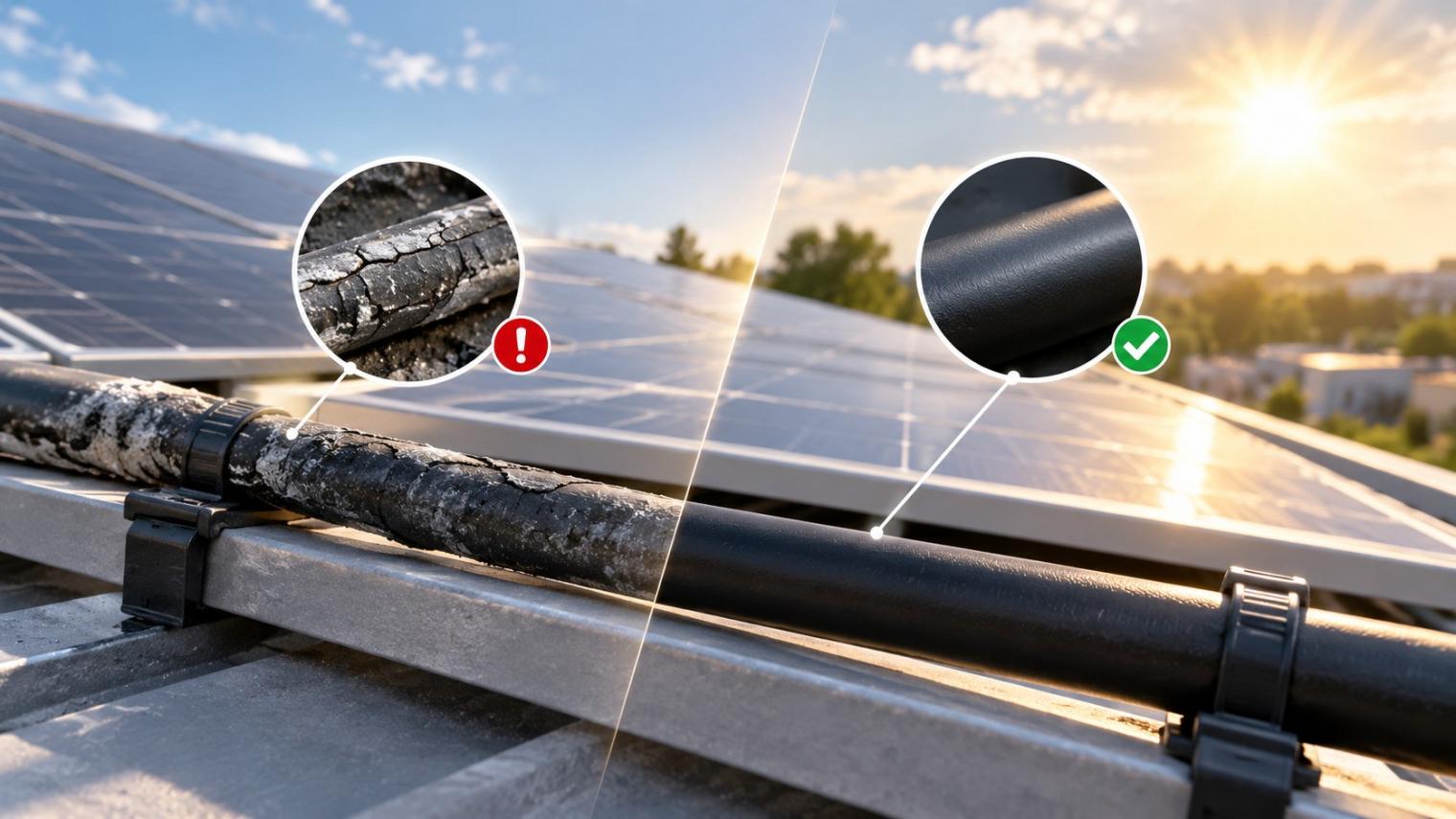

Sebuah PLTS atap terpasang rapi. Panel bersih, inverter menyala, produksi harian sesuai simulasi. Dua atau tiga tahun kemudian, teknisi naik ke atap untuk membersihkan modul dan menemukan sesuatu yang tidak diperkirakan: kabel penghubung antarpanel berubah warna, permukaannya berkapur, dan ketika sedikit ditekuk, lapisan luarnya retak halus.

Sistemnya masih bekerja. Angka produksi belum turun drastis. Tetapi secara material, kabel itu sudah kehilangan sebagian besar kemampuannya melindungi.

Kondisi ini muncul cukup sering terjadi pada instalasi yang menggunakan kabel listrik biasa di arus searah (DC). Alasannya masuk akal secara ekonomi — kabel instalasi umum jauh lebih murah dan mudah didapat. Masalahnya, kabel tersebut memang tidak dirancang untuk hidup di bawah sinar matahari langsung selama puluhan tahun.

Artikel ini menjelaskan apa yang sebenarnya terjadi pada kabel yang terpapar ultraviolet, mengapa lingkungan atap jauh lebih berat daripada lingkungan dalam tembok, dan bagaimana instalatir maupun pemilik rumah dapat memeriksa apakah kabel solar yang digunakan benar-benar layak untuk aplikasinya.

Jawaban Singkat

Intinya, kabel solar harus UV resistant karena kabel di sisi DC sistem PLTS terpasang secara permanen di ruang terbuka, tepat di area yang paling banyak menerima radiasi matahari, dan diharapkan bertahan sepanjang umur modul surya. Material yang tidak diformulasikan untuk paparan ultraviolet akan mengalami degradasi permukaan, dan kehilangan elastisitas.

Namun ketahanan UV bukan satu-satunya faktor. Keputusan yang tepat tetap perlu mempertimbangkan suhu kerja, tegangan sistem, ukuran penghantar, metode pemasangan, dan kualitas terminasi.

Apa yang Terjadi pada Kabel yang Terkena Sinar Matahari

Selubung dan isolasi kabel terbuat dari polimer — rantai molekul panjang yang memberi sifat lentur dan isolatif. Radiasi ultraviolet membawa energi yang cukup untuk memutus sebagian ikatan kimia dalam rantai tersebut.

Prosesnya bertahap dan dapat diamati:

Perubahan warna dan permukaan berkapur. Tahap paling awal. Permukaan kehilangan kilap, warna memudar, dan bila diusap meninggalkan bekas seperti serbuk halus. Ini indikasi lapisan terluar sudah terdegradasi.

Kehilangan elastisitas. Rantai polimer yang terputus membuat material menjadi getas. Kabel yang dulu lentur kini terasa kaku dan "berbunyi" saat ditekuk.

Retak mikro. Muncul terutama pada titik tekukan, pada klem, dan pada area yang mengalami siklus panas–dingin harian. Retakan ini sering terlalu halus untuk terlihat dari jarak satu meter.

Masuknya air dan kontaminan. Retakan menjadi jalur air hujan, debu, dan garam (khususnya di area pesisir) untuk mencapai bagian dalam kabel.

Rantai inilah yang membuat masalah UV berbahaya. Kegagalan tidak terjadi seketika, melainkan menumpuk diam-diam selama beberapa musim.

Lima Kesalahan yang Paling Sering Ditemui di Lapangan Saat Pemasangan

1. Memakai kabel instalasi AC untuk sisi DC

Kabel serabut instalasi umum dirancang untuk suhu penghantar sekitar 70 °C, untuk sistem AC tegangan rendah, dan untuk pemasangan terlindung. Ketika dipakai sebagai jumper antarmodul, kabel ini menerima UV, panas, dan tegangan DC sekaligus. Risikonya bukan langsung terbakar, melainkan pelapukan yang tidak terpantau. Tindakan: gunakan kabel yang memang berkode dan berstandar untuk aplikasi PV pada seluruh jalur DC.

2. Menganggap conduit sudah cukup menggantikan ketahanan UV

Conduit membantu terhadap benturan mekanis, tetapi conduit PVC yang juga terpapar matahari akan menua dan retak. Selain itu, kabel dalam conduit tertutup bekerja pada suhu lebih tinggi karena panas sulit terlepas. Tindakan: perlakukan conduit sebagai proteksi mekanis tambahan, bukan sebagai pengganti material kabel yang tepat.

3. Menyamakan rating tegangan AC dengan DC

Kabel bertanda 450/750 V AC tidak otomatis aman untuk string DC bertegangan tinggi. Karakteristik tekanan listrik pada isolasi berbeda antara AC dan DC. Tindakan: cek rating DC secara eksplisit pada lembar data, dan pastikan tegangan sistem maksimum berada di bawahnya.

4. Mengabaikan penurunan kemampuan hantar arus (derating) akibat suhu

Kemampuan hantar arus atau ampacity yang tercantum di tabel berlaku pada suhu acuan tertentu. Di lingkungan atap yang panas dan pada kabel yang dijajarkan berdekatan, nilainya turun. Tindakan: hitung ulang menggunakan faktor koreksi suhu dan faktor pengelompokan, dengan data beban dan panjang jalur yang aktual.

5. Terminasi yang tidak sekelas kabelnya

Kabel yang benar tetapi konektor abal-abal, sambungan yang diisolasi dengan pita biasa, atau crimping tanpa alat yang sesuai akan memindahkan titik lemah ke sambungan. Sambungan longgar pada sirkuit DC adalah salah satu pemicu busur api yang paling umum. Tindakan: gunakan konektor yang kompatibel dan sesuai spesifikasi, serta alat crimping yang tepat.

Tanda-Tanda Kabel Solar Perlu Diperiksa

Bagi pemilik rumah, empat tanda ini cukup untuk memutuskan memanggil teknisi:

• Kabel berubah warna mencolok atau permukaannya berkapur
• Kabel terasa kaku, atau tampak retak halus di area tekukan dan klem
• Jejak leleh, bekas gosong, atau bau hangus di sekitar konektor
• Inverter berulang kali melaporkan gangguan isolasi atau gangguan bumi

Peringatan keselamatan. Sisi DC PLTS tetap bertegangan selama ada cahaya matahari, meskipun MCB dan inverter sudah dimatikan. Jangan membuka, memotong, atau memperbaiki kabel string sendiri. Jika ditemukan bau hangus, isolasi meleleh, atau percikan, jauhkan orang dari area tersebut dan hubungi instalatir atau teknisi PLTS yang kompeten. Pekerjaan di atap juga membawa risiko jatuh yang berdiri sendiri.

Bagaimana Memilih Kabel Solar Secara Praktis

Pemilihan yang baik dimulai dari membaca produk, bukan dari membandingkan harga per meter. Periksa apakah kode dan standar tercetak pada selubung, apakah tersedia lembar data teknis, dan apakah rentang suhu serta rating DC dinyatakan secara jelas.

Wilson Cables menyediakan kabel solar H1Z2Z2-K untuk aplikasi sisi DC sistem fotovoltaik, di samping lini kabel instalasi bangunan seperti NYM dan NYA. Perlu dicatat bahwa H1Z2Z2-K adalah kabel DC — sisi AC setelah inverter tetap menggunakan kabel instalasi yang sesuai peruntukannya. Pemilihan ukuran penghantar dan konfigurasi jalur tetap harus mengikuti perhitungan beban dan kondisi pemasangan di lokasi.

Kapan Harus Berkonsultasi dengan Profesional

Konsultasi diperlukan ketika sistem akan diperluas, ketika panjang jalur DC melebihi rencana awal, ketika instalasi berada di lingkungan pesisir atau industri, ketika inverter menampilkan gangguan isolasi berulang, dan ketika Anda mengambil alih sistem yang dipasang pihak lain tanpa dokumentasi.

Kesimpulan

Ketahanan UV pada kabel solar bukan fitur tambahan, melainkan syarat agar kabel dapat menempuh umur yang sama dengan sistem yang dilayaninya. Kabel yang salah pilih tidak gagal di hari pemasangan; ia gagal beberapa tahun kemudian, di titik yang jarang diperiksa, pada sirkuit yang tidak pernah benar-benar mati.

Langkah paling praktis: pastikan seluruh jalur DC menggunakan kabel berstandar PV, minta lembar data teknisnya, hitung ulang ukuran penghantar berdasarkan kondisi lapangan, dan jadwalkan inspeksi visual berkala pada jalur kabel di bawah modul.

Tips Checklist Praktis untuk Membeli Kabel Solar

Sebelum membeli

• Kode kabel dan standar acuan tercetak pada selubung
• Lembar data teknis tersedia dan dapat diminta dari produsen
• Rating tegangan DC dinyatakan eksplisit dan di atas tegangan sistem maksimum
• Rentang suhu kerja sesuai kondisi atap lokasi
• Penghantar tembaga berlapis timah, kelas kelenturan sesuai kebutuhan instalasi
• Ukuran penampang dihitung dari beban aktual, panjang jalur, dan metode pemasangan

Saat pemasangan

• Jalur DC tidak menggantung bebas atau bergesekan dengan rangka
• Klem dan pengikat kabel juga berbahan tahan UV
• Radius tekuk mengikuti ketentuan produk
• Konektor dan alat crimping sesuai spesifikasi
• Polaritas dan penandaan string terdokumentasi

Pemeliharaan

• Inspeksi visual jalur kabel minimal setahun sekali
• Catat setiap laporan gangguan isolasi dari inverter
• Periksa titik terminasi terhadap jejak panas berlebih

FAQ

Apakah kabel NYA atau NYAF boleh dipakai untuk panel surya? Tidak disarankan untuk jalur DC yang terpapar langsung. Kabel tersebut dirancang untuk instalasi bangunan terlindung pada sistem AC, sehingga tidak diuji terhadap paparan cuaca dan UV jangka panjang serta memiliki batas suhu kerja yang lebih rendah.

Berapa lama kabel solar yang benar bisa bertahan? Standar EN 50618 menetapkan ekspektasi umur pakai minimal 25 tahun pada kondisi penggunaan normal. Umur aktual tetap dipengaruhi kualitas pemasangan, suhu lingkungan, dan kondisi lokasi.

Kalau kabelnya dimasukkan ke dalam conduit, apakah masih perlu UV resistant? Masih perlu. Conduit yang terpapar matahari juga menua, dan kabel di dalam conduit tertutup bekerja pada suhu lebih tinggi. Conduit sebaiknya diperlakukan sebagai proteksi mekanis tambahan.

Bagaimana cara mengetahui kabel solar saya sudah rusak? Perhatikan perubahan warna mencolok, permukaan berkapur, kabel yang mengeras, retak halus di area tekukan, serta laporan gangguan isolasi berulang dari inverter. Pemeriksaan menyeluruh sebaiknya dilakukan teknisi yang kompeten.

Ukuran kabel solar berapa yang harus saya pakai? Tidak ada jawaban tunggal. Ukuran ditentukan oleh arus string, panjang jalur, target rugi tegangan, suhu lingkungan, metode pemasangan, dan pengelompokan kabel. Perhitungan harus dilakukan berdasarkan data instalasi yang sebenarnya.

Apakah kabel solar sama dengan kabel untuk sisi AC setelah inverter? Berbeda. H1Z2Z2-K ditujukan untuk sisi DC. Jalur AC setelah inverter menggunakan kabel instalasi yang sesuai dengan ketentuan instalasi bangunan yang berlaku.
