Kenapa Konektor MC4 Panas? Penyebab dan Cara Mencegahnya

Konektor MC4 merupakan salah satu komponen penting dalam instalasi panel surya. Meski berukuran kecil, konektor ini menghubungkan jalur listrik yang membawa energi dari panel menuju komponen lain dalam sistem. Karena itu, kualitas sambungannya perlu mendapat perhatian.

MC4 bisa panas akibat meningkatnya hambatan pada sambungan, arus yang melebihi kemampuan komponen, atau kondisi lingkungan yang memperberat kerja konektor. Crimping yang tidak tepat, pasangan konektor yang tidak kompatibel, dan kontak yang rusak dapat memicu masalah tersebut.

Memahami penyebab MC4 panas membantu Anda menjaga keandalan pembangkit listrik tenaga surya (PLTS). Berikut penjelasan mengenai fungsi konektor, penyebab panas berlebih, dampak, serta cara mencegahnya.

Apa Itu Konektor MC4 dan Apa Fungsinya?

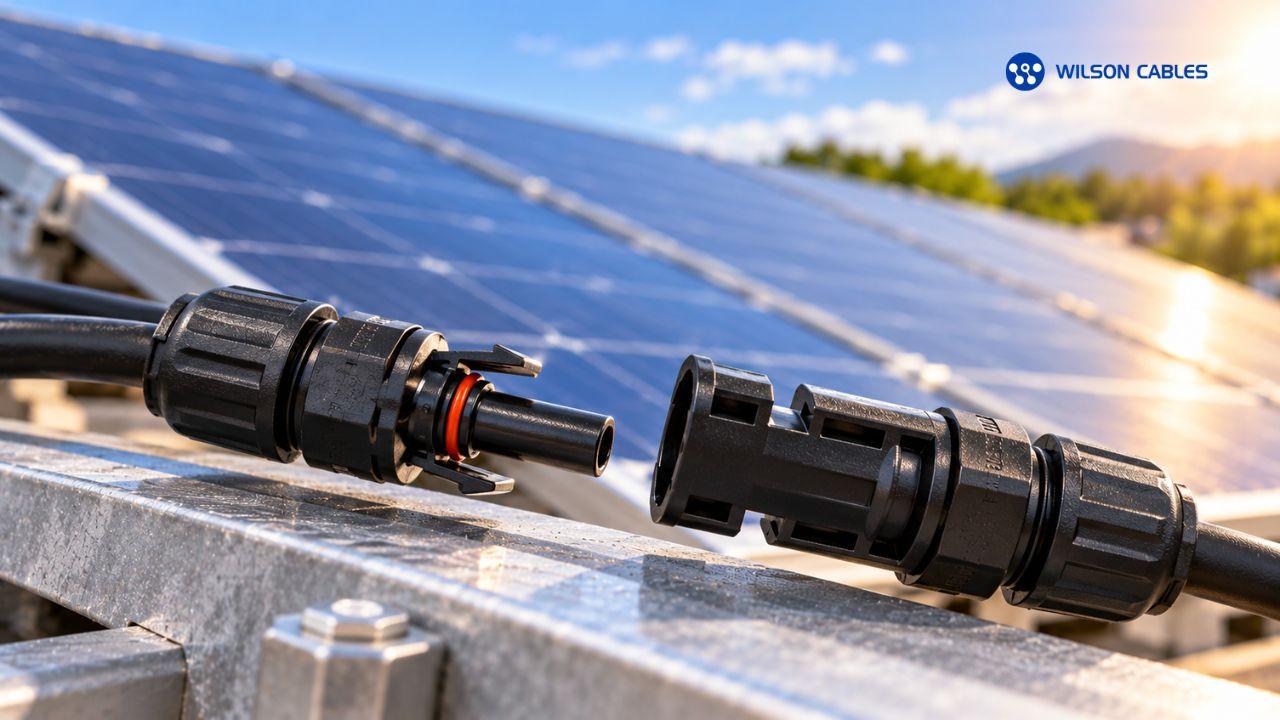

MC4 adalah nama keluarga konektor listrik untuk aplikasi fotovoltaik sekaligus merek terdaftar milik Stäubli. Dalam penggunaan sehari-hari, istilah ini juga sering dipakai untuk menyebut konektor panel surya yang bentuknya menyerupai MC4.

Konektor ini digunakan untuk menyambungkan komponen pada rangkaian arus searah atau DC dalam sistem PLTS. Sambungan yang baik menjaga kontak listrik tetap stabil sekaligus melindungi bagian kontak sesuai desain dan spesifikasi produk.

Namun, konektor yang dipasarkan sebagai “MC4 compatible” tidak otomatis boleh dipasangkan dengan MC4 asli atau konektor merek lain. Kecocokan fisik saja belum membuktikan kompatibilitas listrik dan mekanis.

Penyebab Konektor MC4 Panas Berlebihan

1. Crimping Terminal Tidak Tepat

Pada konektor yang menggunakan terminal crimp, ujung konduktor kabel dijepit ke terminal logam dengan alat khusus. Proses ini harus menghasilkan sambungan yang kuat dan kontak listrik yang baik.

Crimp yang kurang rapat dapat meninggalkan kontak yang buruk. Sebaliknya, alat atau pengaturan yang tidak sesuai dapat merusak terminal maupun serabut konduktor.

Oleh sebab itu, gunakan alat crimp, terminal, dan ukuran kabel sesuai petunjuk produsen. Pemilihan alat tidak cukup hanya berdasarkan kemampuannya menjepit terminal.

2. Sambungan Konektor Tidak Terpasang Sempurna

Konektor yang belum terpasang sepenuhnya dapat membuat kontak listrik tidak bekerja sebagaimana dirancang. Pengunci yang belum terpasang benar juga membuat sambungan lebih rentan bergeser.

Pemeriksaan pemasangan perlu mengikuti prosedur produsen, termasuk memastikan pengunci terhubung dan pasangan konektor terpasang dengan benar. Hindari mengandalkan tampilan luar saja untuk menilai kualitas sambungan.

3. Konektor Berbeda Merek atau Tidak Kompatibel

Dua konektor dapat terlihat sama dan bisa disambungkan, tetapi memiliki perbedaan dimensi, material, atau desain kontak. Perbedaan tersebut dapat mempengaruhi kualitas sambungan.

Stäubli memperingatkan bahwa pemasangan konektor lintas produsen meningkatkan risiko teknis pada sistem fotovoltaik. Label “MC4 compatible” sendiri bukan bukti bahwa pasangan tersebut telah diuji bersama.

Gunakan pasangan konektor yang kompatibilitasnya dinyatakan oleh produsen. Kesamaan merek juga perlu disertai kecocokan tipe produknya.

4. Arus Melebihi Rating Konektor

Setiap konektor memiliki kemampuan arus tertentu sesuai spesifikasinya. Menggunakan konektor di luar kemampuan tersebut dapat menghasilkan panas berlebihan.

Dalam rangkaian paralel, arus dari beberapa string dapat bergabung pada jalur keluaran. Karena itu, konektor pada titik penggabungan harus dipilih berdasarkan arus yang benar-benar melaluinya, bukan hanya arus satu panel.

Periksa datasheet tipe konektor yang digunakan. Rating dapat bergantung pada konfigurasi produk, ukuran konduktor, dan kondisi penggunaan; satu nilai arus tidak berlaku untuk semua MC4.

5. Ukuran Kabel Tidak Sesuai Terminal dan Kebutuhan Sistem

Pemilihan kabel harus mempertimbangkan kemampuan menghantarkan arus dan kecocokannya dengan konektor. Kabel yang tidak sesuai kebutuhan sistem dapat menambah rugi daya serta pemanasan sepanjang jalur.

Pada sambungan, luas penampang konduktor harus cocok dengan terminal. Diameter luar kabel juga harus sesuai dengan rentang seal dan cable gland agar perlindungan konektor bekerja dengan benar.

Mengganti kabel dengan ukuran lebih besar perlu disertai pemilihan terminal dan konektor yang sesuai. Memaksakan kabel ke terminal yang tidak cocok dapat menimbulkan masalah baru.

6. Kontak Kotor, Korosi, atau Masuknya Air

Kotoran dan korosi dapat mengganggu permukaan kontak listrik. Air yang masuk akibat kerusakan seal atau pemasangan yang tidak tepat juga dapat mempercepat penurunan kondisi sambungan.

Konektor yang belum dipasangkan perlu dilindungi dari kontaminasi. Jangan memasangkan kontak yang kotor, dan jangan menganggap konektor selalu kedap air dalam semua kondisi pemasangan.

Jika ditemukan kerusakan, teknisi perlu menilai kondisi kontak dan perlindungannya sebelum sistem digunakan kembali.

7. Kerusakan Fisik dan Suhu Lingkungan Tinggi

Tarikan kabel atau pergerakan berulang dapat membebani sambungan. Penataan kabel yang baik membantu mencegah gaya mekanis tersebut diteruskan ke bagian kontak.

Selain itu, konektor di area atap menghadapi suhu lingkungan tinggi. Kondisi ini menambah beban termal ketika sambungan juga menghasilkan panas karena arus listrik.

Karena itu, pemilihan komponen dan jalur pemasangan perlu memperhitungkan kondisi lokasi. Konektor dengan spesifikasi yang sesuai tetap memerlukan pemasangan yang benar.

Apa Dampak MC4 yang Terlalu Panas?

Panas berlebih pada konektor dapat mempengaruhi kinerja dan keandalan PLTS. Dampaknya antara lain:

• Kehilangan daya. Energi listrik terbuang sebagai panas pada sambungan yang memiliki hambatan tinggi.
• Kerusakan konektor dan isolasi. Panas dapat merusak bagian polimer serta mengurangi kemampuan perlindungan komponen.
• Gangguan operasi. Sambungan yang gagal dapat mengganggu jalur listrik dan produksi energi.
• Risiko busur listrik dan kebakaran. Kerusakan atau pemasangan yang tidak sesuai dapat menimbulkan bahaya pada rangkaian DC.

Apa yang Harus Dilakukan Jika MC4 Terlalu Panas?

Jangan langsung mencabut konektor untuk memeriksa bagian dalamnya. Konektor tidak boleh diputus saat arus beban mengalir, karena tindakan tersebut dapat menimbulkan busur listrik.

Minta teknisi yang kompeten melakukan penghentian dan isolasi sistem sesuai prosedur. Mematikan inverter saja tidak menjamin seluruh sisi DC bebas tegangan, terutama ketika panel masih menerima cahaya.

Setelah kondisi kerja dipastikan aman, teknisi dapat memeriksa pasangan konektor, kualitas crimp, kondisi kabel, dan kesesuaian arus operasi. Penyebab masalah harus diperbaiki sebelum sistem dioperasikan kembali.

Konektor yang meleleh atau rusak perlu diganti, bukan ditambal untuk digunakan kembali. Setelah perbaikan, lakukan pemeriksaan ulang agar masalah pada titik sambungan lain tidak terlewat.

Cara Mencegah Konektor MC4 Panas

Pencegahan dimulai sejak perencanaan instalasi. Pilih komponen berdasarkan spesifikasi sistem, kemudian pastikan pemasangannya mengikuti petunjuk produsen.

Langkah yang perlu diperhatikan meliputi:

1. Gunakan pasangan konektor yang kompatibel. Periksa merek, tipe, dan pernyataan kompatibilitasnya.
2. Pilih kabel PV yang sesuai. Pertimbangkan arus, tegangan, panjang jalur, kondisi lingkungan, serta kecocokan kabel dengan terminal dan seal.
3. Gunakan alat pemasangan yang direkomendasikan. Ikuti prosedur pengupasan dan crimping untuk tipe konektor tersebut.
4. Pastikan pengunci dan seal terpasang benar. Lakukan pemeriksaan pemasangan sesuai panduan.
5. Tata kabel dengan baik. Hindari sambungan yang tertarik, menggantung tanpa penyangga yang sesuai, atau berada pada lokasi yang berpotensi terendam.
6. Lakukan inspeksi berkala. Mintalah teknisi memeriksa kondisi sambungan dan kabel sebagai bagian dari pemeliharaan PLTS.

Untuk memahami faktor pemilihan kabel lebih lanjut, baca panduan cara memilih kabel solar panel yang baik dan benar.

Kesimpulan

MC4 dapat panas karena hambatan sambungan meningkat, arus melampaui kemampuan komponen, atau kondisi pemasangan memperberat beban termal. Kualitas crimp, kecocokan pasangan konektor, kondisi kontak, dan pemilihan kabel saling berperan dalam menjaga keandalan sistem.

Untuk mencegah masalah, gunakan komponen yang sesuai dan pemasangan oleh teknisi yang kompeten. Bila Anda sedang merencanakan instalasi atau mengevaluasi kebutuhan kabel PLTS, hubungi Wilson Cables untuk mendiskusikan kebutuhan dan spesifikasi kabel proyek Anda.

FAQ tentang Konektor MC4 Panas

Apakah MC4 yang terasa hangat selalu bermasalah?

Tidak selalu. Namun, kondisi sambungan perlu dinilai berdasarkan spesifikasi dan kondisi operasinya. Jangan menggunakan sentuhan tangan sebagai dasar menentukan keamanan konektor.

Apakah Semua Konektor Bertuliskan “MC4 Compatible” Boleh Dipasangkan?

Tidak. Label tersebut tidak otomatis membuktikan kompatibilitas dengan konektor lain. Gunakan pasangan yang dinyatakan sesuai oleh produsen.

Apakah Mengganti Kabel dengan Ukuran Lebih Besar Pasti Mengatasi MC4 Panas?

Tidak. Jika penyebabnya adalah crimp yang buruk, kontak rusak, atau pasangan konektor tidak kompatibel, penggantian ukuran kabel saja tidak menyelesaikan masalah.

Apakah Konektor MC4 yang Meleleh Masih Boleh Digunakan?

Tidak. Komponen yang rusak harus diganti, dan penyebab kerusakannya perlu diperiksa sebelum sistem dioperasikan kembali.
